精密切割機產品介紹
精密切割機 CK200/CK200M
精密切割機CK200/CK200M的LED燈配置，提供切割室明亮的照射光源，電流表顯示切割馬達負荷之電流值。
上蓋采用氣壓式支撐桿，操作安全簡便。固定及磁性吸附噴水管，提供良好的冷卻效果。
主軸采用高精度組合斜角滾珠軸承，高轉速下持久耐用。
精密切割機 CK200/CK200M特點
1.密閉式切割室：完全密閉式設計，透明大視窗可清楚觀看切割狀況。
2.專利夾具：快速推拉式虎鉗操作簡單夾持力強。
3.可掀式上蓋：上蓋可整體掀開，更換切割片或固定樣品都比傳統型簡易順手。
4.進給離合器：手動或自動進給。可快速切換（CK200A自動）。
5.內置水箱：不占空間美觀大方，
6.移動式水箱可放置機臺內部。
7.切屑過濾槽具有防落功能。
8.水箱配置快速接頭方便拆卸。
9.液位計方便觀察水位。
10.進給座機構加分離式虎鉗：分離式平臺更多配置方式。
11. CK200B：自動型操作面板，CK200M：手動型操作面板
精密切割機技術參數
精密切割機 CK200/CK200M參數
機型 | 200M | 200B | ||||
切割行程 | 200 mm | |||||
切割馬力 | 1HP | 2HP | 3HP | 1HP | 2HP | 3HP |
750W | 1500W | 2300W | 750W | 1500W | 2300W | |
空轉噪音值 | 70~72dB | 70~74dB | 70~75dB | 70~72dB | 70~74dB | 70~75dB |
切割尺寸 | 附表一、附表二 | |||||
切割室大小 | 附表三 | |||||
切割砂輪 (外徑x 孔徑) | ?230 x ?31.75mm | ?255 x ?31.75mm | ?230 x ?31.75mm | ?255 x ?31.75mm | ||
砂輪墊片外徑 | ?60mm | ?60mm | ||||
進給速率 | 手動: 手輪控制 | 50~150 mm/min | ||||
進給方式 |
手動: 手輪控制 | 手動: 按鈕控制 、手輪控制 | ||||
自動: 按鈕啟動，切割完成自動歸位 | ||||||
主軸轉速 | 3000RPM(60Hz) / 2500RPM(50Hz) | |||||

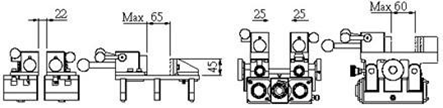

切割?yuàn)A具 | 進給座機構加分離式虎鉗 /選購-進給座機構(左右橫移) | |||||
虎鉗規格 (寬 x高) |
| |||||
橫移行程 | ||||||
冷卻幫浦 | 1/8HP 單相 | |||||
水箱容量 | 50L | |||||
機臺尺寸 (寬x 長x 高) | 830 x 850 x 1300mm | 830 x 900 x 1300mm | ||||
機臺重量 | 212Kg | 218Kg | 230Kg | 226Kg | 230Kg | 250Kg |
電源 | 交流 220V/380V 三相(特殊電壓需訂做) | |||||
標準附件 | 砂輪扳手 2 支, 砂輪片 2 片, 切削油 3 公升 | |||||
（注意：實際的切割能力取決于工件的種類與切割片的規格和磨耗狀況而定。）
附表一、進給座機構加分離式虎鉗樣品最大切割尺寸
機型 | A(mm) | A 切割面積 mm2 | B(mm) | B x C | E(mm) | E x D | 料號 |
CK200M(B)-1HP | ?35 | 961.625 | 35 | 35x27.5 | 65 | 65x14.8 | C35K1006B |
CK200M(B)-2HP | ?50 | 1962.5 | 50 | 50x39.25 | 65 | 65x30.19 | C35K1006B |
CK200M(B)-3HP | ?60 | 2826 | 60 | 60x47.1 | 65 | 65x43.48 | C35K1006B |
附表二、選購-橫移虎鉗樣品最大切割尺寸
機型 | A(mm) | A 切割面積 mm2 | B(mm) | B x C | E(mm) | E x D | 料號 |
CK200M(B)-1HP | ?35 | 961.625 | 35 | 35x27.5 | 60 | 60x16.02 | C35K1006 |
CK200M(B)-2HP | ?50 | 1962.5 | 50 | 50x39.25 | 60 | 60x32.7 | C35K1006 |
CK200M(B)-3HP | ?60 | 2826 | 60 | 60x47.1 | 60 | 60x47.1 | C35K1006 |
方形面積算法： 高度最大限制為B，寬度最大限制為E，B x C或E xD≤A面積材質限制為合金工具鋼，熱處理金屬，中碳鋼，機械結構用鋼，工具鋼，軟鋼系列。 熱處理硬度HRC60深度3mm以上時只能切割A(yù)面積的75％。 | |||||||
精密切割機標準配置
精密切割機可選配件
