ZHVμ顯微維氏硬度計產品介紹
優勢及特點：
l 電動切換試驗力：10, 25, 50, 100, 200, 300, 500, 1000, 2000 (gf)。
l 電動轉塔切換壓頭和物鏡，保證自動測試。
l 轉塔配備4個物鏡和2個壓頭（維氏硬度和努氏硬度），避免混淆。
l 砝碼加載試驗力保證了試驗力的可重復性和長期穩定性。
l 可自由調節試驗力保載時間：5至60秒。
l 每個物鏡配有單獨照明設備。
手動型號的ZHVμ 顯微維氏硬度計配備小行程的X-Y載物臺及目鏡，用于測量壓痕對角線。
使用HD軟件的優勢：
l 此外，軟件控制的 半自動及全自動硬度計系統具有如下優勢。
l 通過高分辨率軟件操作和控制硬度計。
l 130萬像素USB攝像頭。
l 在全尺寸圖片中能快速簡便地定位到測試點。
l 具有亮光和灰度修正的自動壓痕測量消除了操作者在測定硬度值時的影響。
l 電動X-Y載物臺，行程為100 mm x 60 mm。
l 自動進行壓痕在一條直線上的壓痕測試。

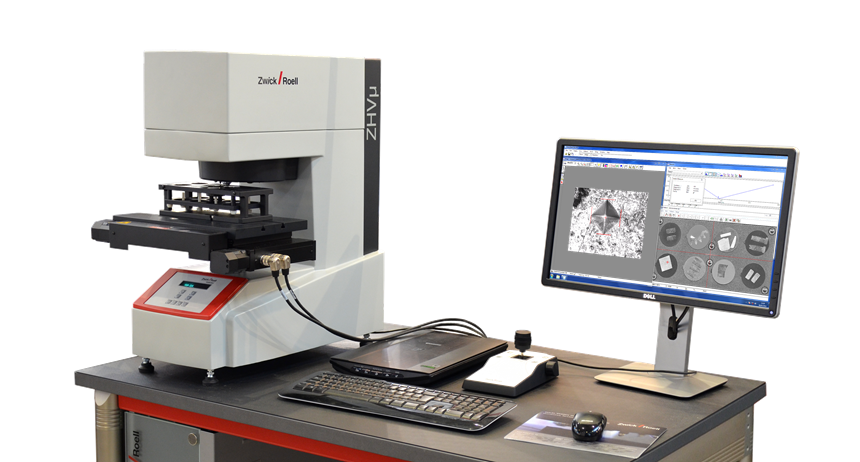

ZHVμ顯微維氏硬度計是全自動的，與PC通過一個高清軟件連接：
ZHVμ顯微維氏硬度計技術參數
型號 | ZHVμ-M | ZHVμ-S | ZHVμ-A |
測試 | 手動 | 半自動 | 全自動 |
顯微維氏硬度試驗力 | 10到2000 gf | ||
顯示 | 行顯示 | PC顯示器[1] | PC顯示器[1] |
數據輸入 | 薄膜鍵盤 | PC鍵盤[1] | PC鍵盤[1] |
對焦 | 通過手輪 | 通過手輪 | 電動 |
光學設施 | 集成測量顯微鏡 | 配備HD連接的USB照相機 | 配備HD連接的USB照相機 |
HD軟件 | - | ZHμ.HD-S | ZHμ.HD-A |
測試空間 （高x深） | 150 x 150 | 150 x 150 | 150 x 150 |
尺寸 （高x寬x深） | 670 x 300 x 550 | 670 x 300 x 550 | 670 x 300 x 550 |
重量 | 30 | 30 | 30 |
電源 | 3A 單相，240/120V，可切換 | 3A 單相，240/120V，可切換 | 3A 單相，240/120V，可旋轉 |
1. 配送的貨物中包含PC顯示器和鍵盤。 2. 包含附件箱和操作手冊 | |||
ZHVμ顯微維氏硬度計標準配置
ZHVμ顯微維氏硬度計可選配件
附件：
X-Y載物臺
型號 | 尺寸（mm） | 調節 | 訂貨號 |
手動X-Y載物臺 | 100 x 100 | 手動千分尺 | 2111222 |
手動X-Y載物臺 | 100 x 100 | 數字千分尺 | 2111221 |
手動X-Y載物臺 | 100 x 100 | 手動千分尺 | 2111224 |
手動X-Y載物臺 | 100 x 100 | 數字千分尺 | 2111223 |
手動單軸載物臺 | - | 手動千分尺 | 2111226 |
手動單軸載物臺 | - | 數字千分尺 | 2111225 |
電動X-Y載物臺 | 250 x 135 | - | 2111227 |
電動X-Y載物臺 | 250 x 135 | - | 2111229 |
壓頭
l Zwick的每個品牌和型號的硬度計都有對應的標準塊提供。
l 高質量、英國制造。
l 使用特殊機器對金剛石壓頭進行計量。
l 球形壓頭批量計量。
l 可選擇由UKAS提供的校準證書。
l 完全符合NADCAP要求。
l 按照質量保證系統17025:2005進行生產。
l 設備裝在單獨標記的包裝箱進行運輸。
l 如有需要可多層包裝。
l 交付的每個壓頭均提供UKAS的校準證書，其中包含測量不確定性數據。
物鏡
物鏡 | 視場(mm) | 訂貨號 |
2.5x 單獨放大倍數 | 0.500 至 4.000 | 2111210 |
5x 單獨放大倍數 | 0.200 至 2.000 | 2111211 |
10x 單獨放大倍數 | 0.100 至 1.000 | 2111212 |
20x 單獨放大倍數 | 0.050 至 0.500 | 2111213 |
40x 單獨放大倍數 | 0.025 至 0.250 | 2111214 |
50x 單獨放大倍數 | 0.016 至 0.160 | 2111215 |
100x 單獨放大倍數 | 0.010 至 0.100 | 2111216 |
試樣固定裝置
操作ZHμ.HD 軟件和掃描儀
在使用Indentec的自動維氏硬度測量系統時，試樣固定裝置是十分有效的。自動系統包含一個硬度計、一臺PC、ZHμ.HD軟件和一個含定位裝載裝置的平面掃描儀。安全裝載試樣的試樣架被插入掃描裝置中，一幅掃描圖像將傳輸至ZHμ.HD軟件。然后試樣架被安裝于預先定位的X-Y載物臺上。然后就能進行測試了。
